Machines à profiler pour la déformation de métal à plat vers un profil de section constante. Suivant le profil à réaliser, 5 tailles de cages de profilage standard sont disponibles.
5 TAILLES DE CAGES DE PROFILAGE STANDARD
Roulements à rouleaux coniques pour fortes charges et longue durée de vie
Alignement de l’outillage rigoureux et répétitif à ±0.1mm
Fonderie monobloc grande résistance
Débridage rapide de l’arcade avant permet d’effectuer un changement de galets en moins de 2 min chrono !
Changement rapide d’une cassette complète
TYPE DE MACHINE | U 9 | U 12 | U 16 | U 20 | U 32 |
|---|---|---|---|---|---|
| Diamètre standard des arbres | 25 | 35 | 45 | 70 | 90 |
| Diamètre possible des arbres | 25 | 28/45 | 40/60 | 60/90 | 80/120 |
| Longueur d’empilage standard des arbres | 150 | 200 | 300 | 400 | 600 |
| Longueur d’empilage maxi possible | 250 | 450 | 500 | 1500 | 1500 |
| Epaisseur en acier Rm = 400 Mpa | 0.8 | 1.2 | 2.0 | 3.0 | 5.0 |
| Ecartement standard entre opérations | 160 | 200 | 290 | 400 | 600 |
| Entr’axe arbre sup. avec arbre inf. | 60/110 | 80/145 | 110/190 | 140/230 | 200/320 |
| Hauteur arbre inférieur au bâtiment | 75 | 100 | 145 | 180 | 260 |
| Rapport couple vis sans fin | 4/25 | 3/18 | 1/10 1/6 | 1/18 | 1/24 |
| Rapport arbre sup. avec arbre inf. | 1/1,33 | 1/1,33 | 1/1,33 | 1/1,33 | 1/1,33 |

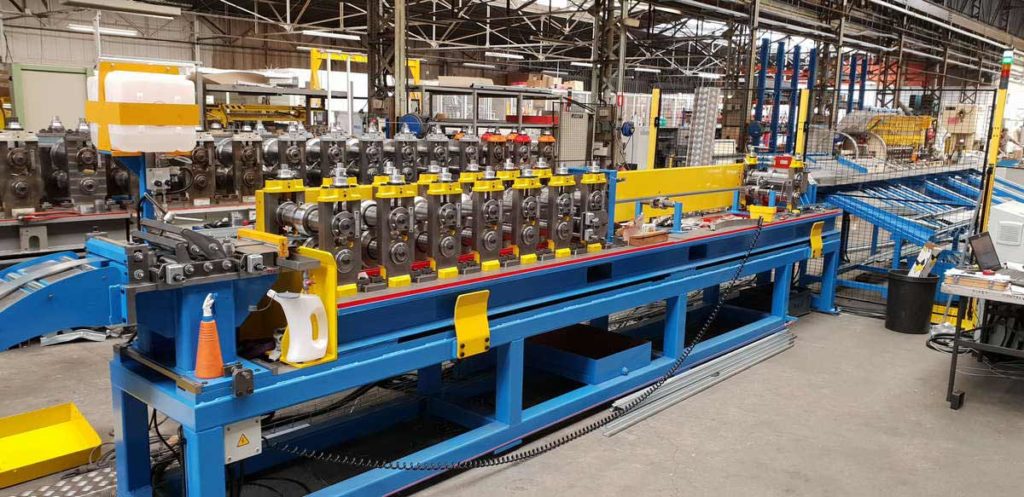

LES PROFILEUSES A CARDANS
Concept traditionnel permettant d’embrayer chaque arbre individuellement avec différents rapports de vitesse. Permet de former des profils complexes à partir de feuilles de métal grâce à une grande course de réglage de l’arbre supérieur. La transmission par cardans est très modulable et autorise des couples importants et des vitesses importantes > à 150m/min. Démontage manuel des cardans lors de changement de cassettes

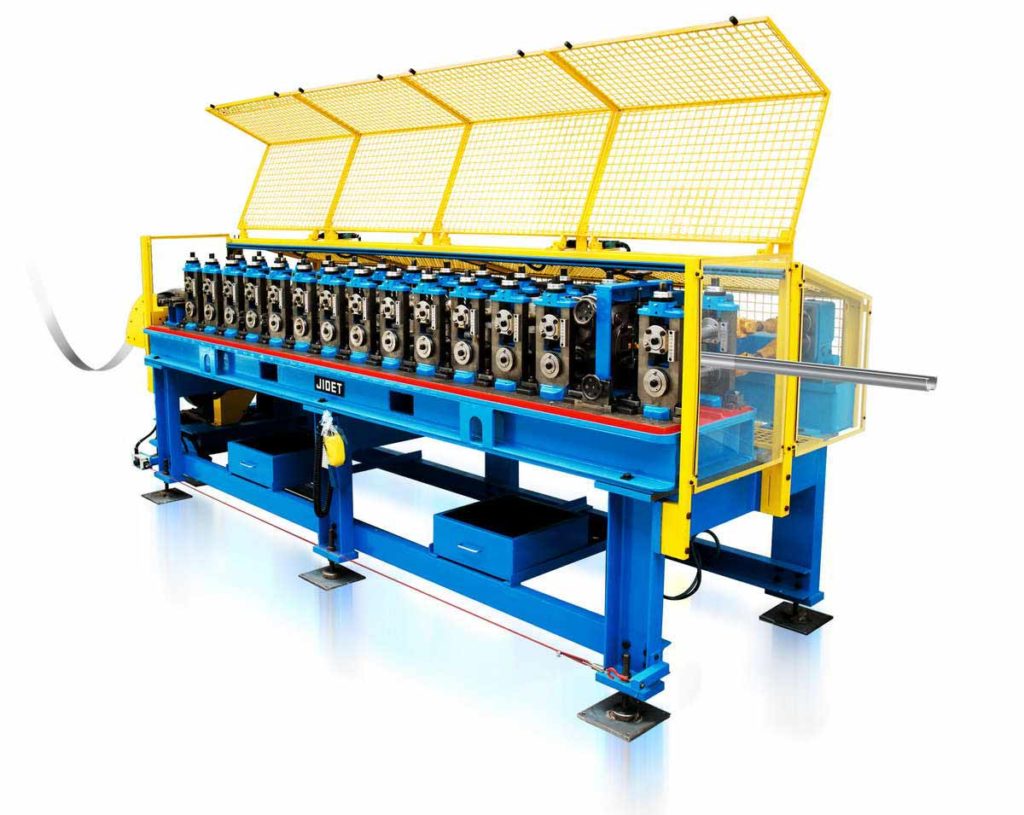

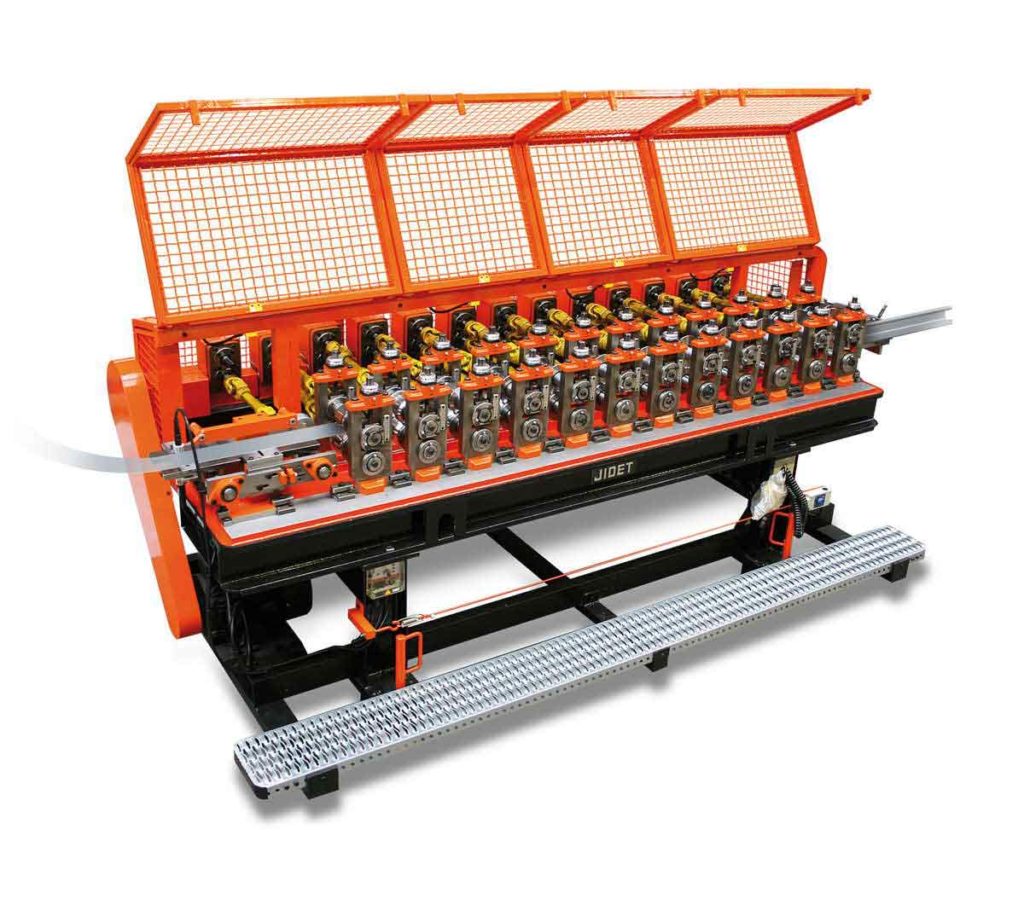

Profileuse à cardans traditionnelle U12
Profileuse à cardans traditionnelle U12 pour vitesse jusqu’à 100m/min
Profileuse à cardans traditionnelle U16
Profileuse à cardans U20 avec changement rapide des cassettes

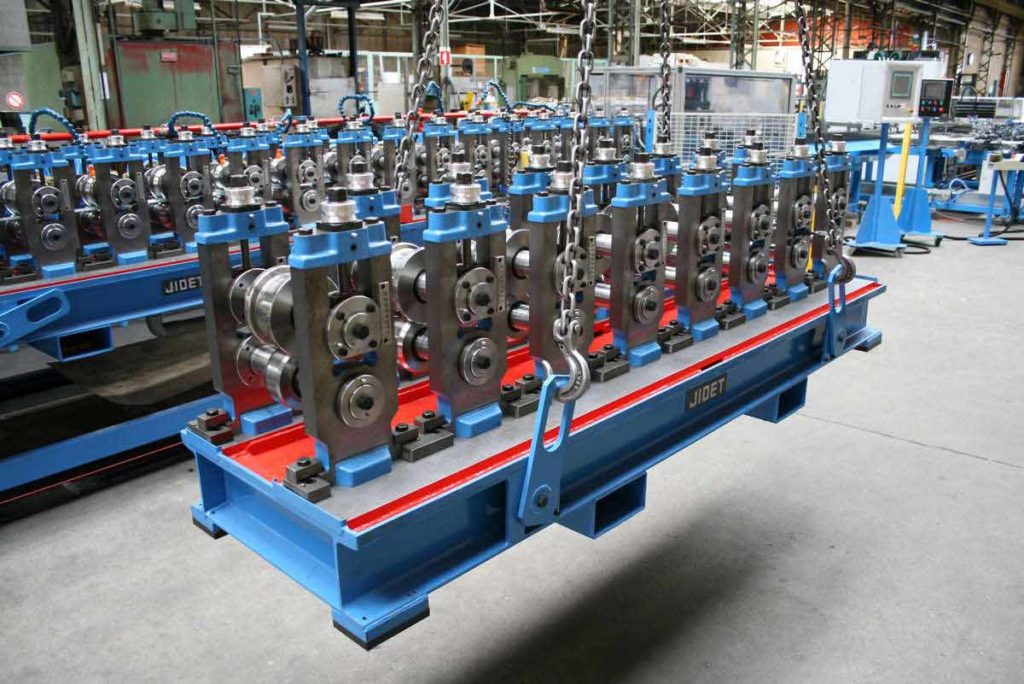

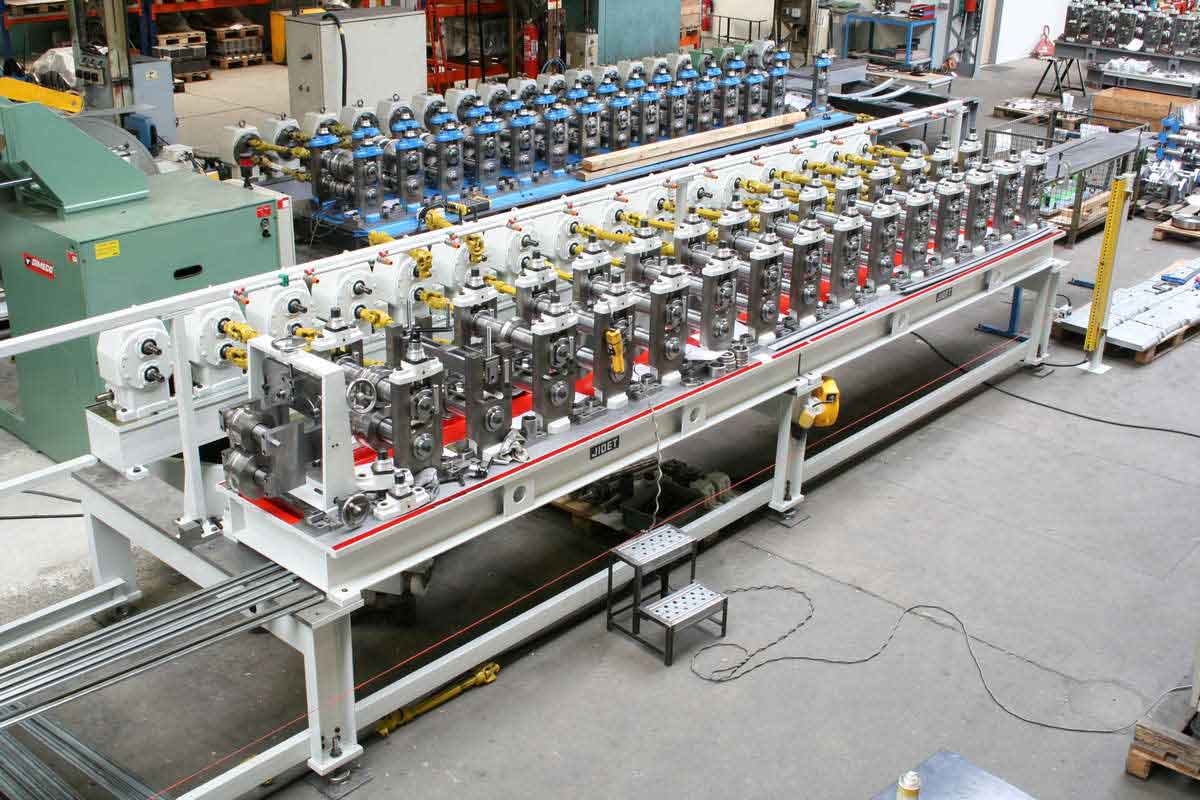

Cassettes U16 – 8 opérations, manutention au pont roulant, positionnement par pions coniques
LES PROFILEUSES A CRABOTS
Les profileuses à crabots permettent de changer de cassettes (et donc de format de pièce) et de connecter les arbres inférieurs à l’entrainement en automatique depuis le pupitre de commande. Seuls quelques arbres supérieurs sont entrainés par pignons pour diminuer le cout des cassettes.

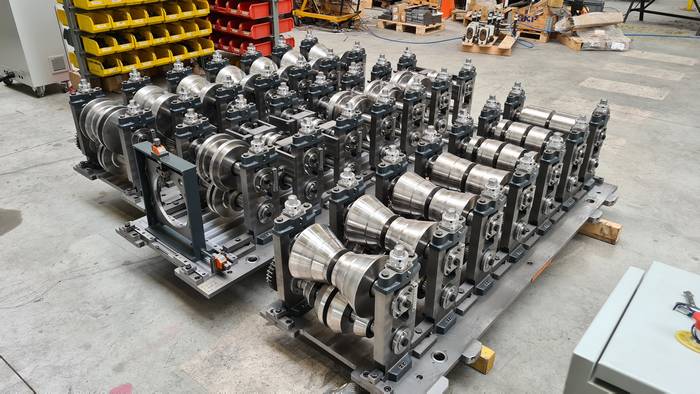

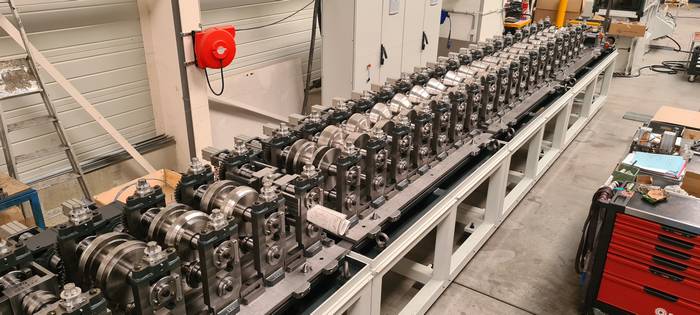

Profileuse à crabot avec 4 cassettes interchangeables de 8 opérations = 32 opérations

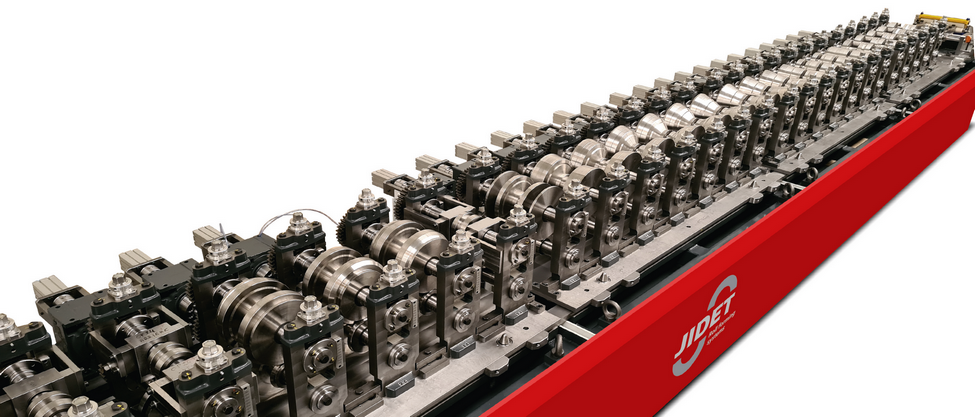

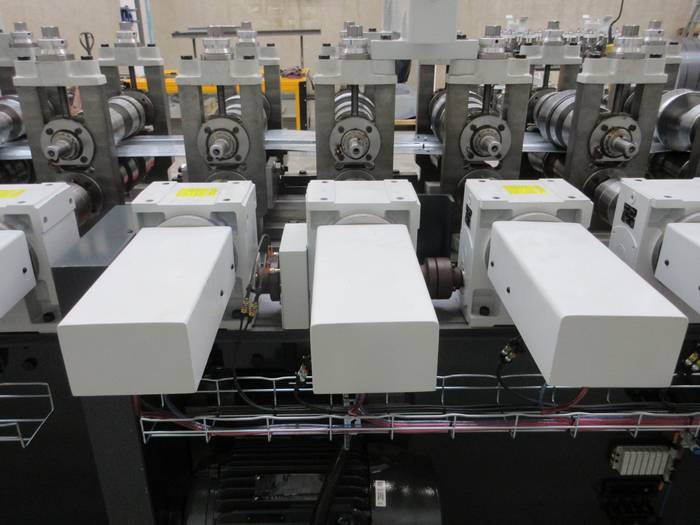

Profileuse à crabots U16 avec pignons de renvoi haut/bas et entrainement de l’arbre inférieur
Crabotage automatique des arbres inférieurs sans intervention manuelle

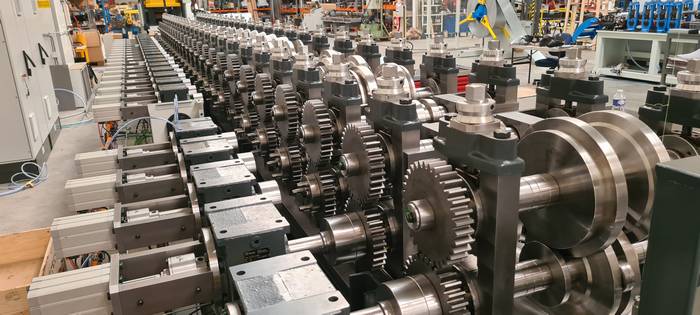

Profileuse à crabots U16 à cassettes interchangeables avec connexion automatique au système d’entrainement
Plateaux interchangeables en attente
LES PROFILEUSES A PIGNONS
Coût optimisé pour une machine avec 1 jeu de cassettes. Les profileuses à pignons ou à chaînes sont appréciées pour la réalisation de profilés métalliques spécifiques. Changement de série très rapide par crabotage instantané du plateau à la motorisation. Encombrement réduit.

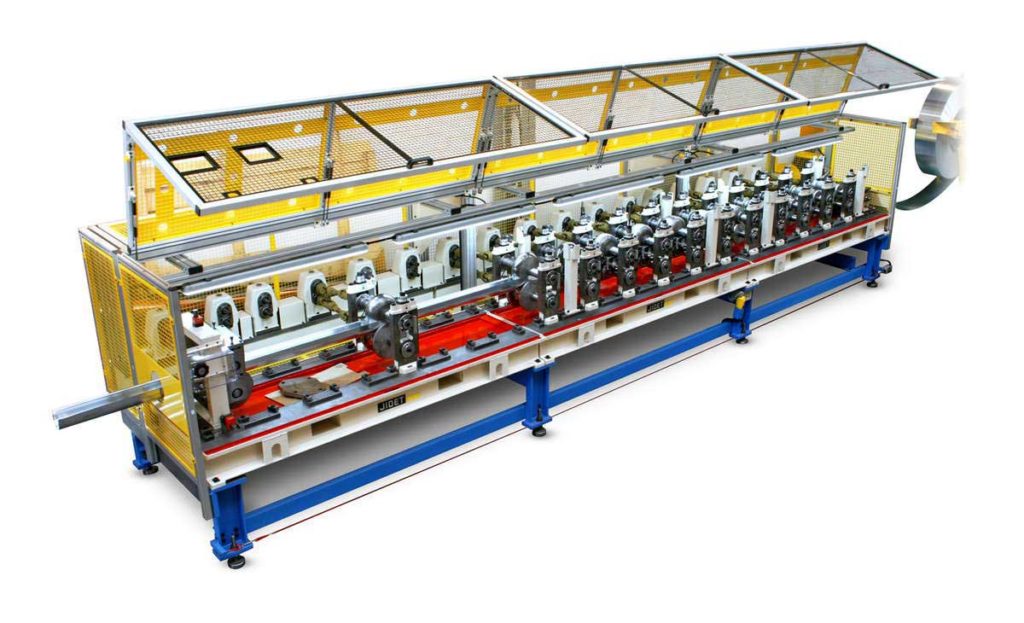

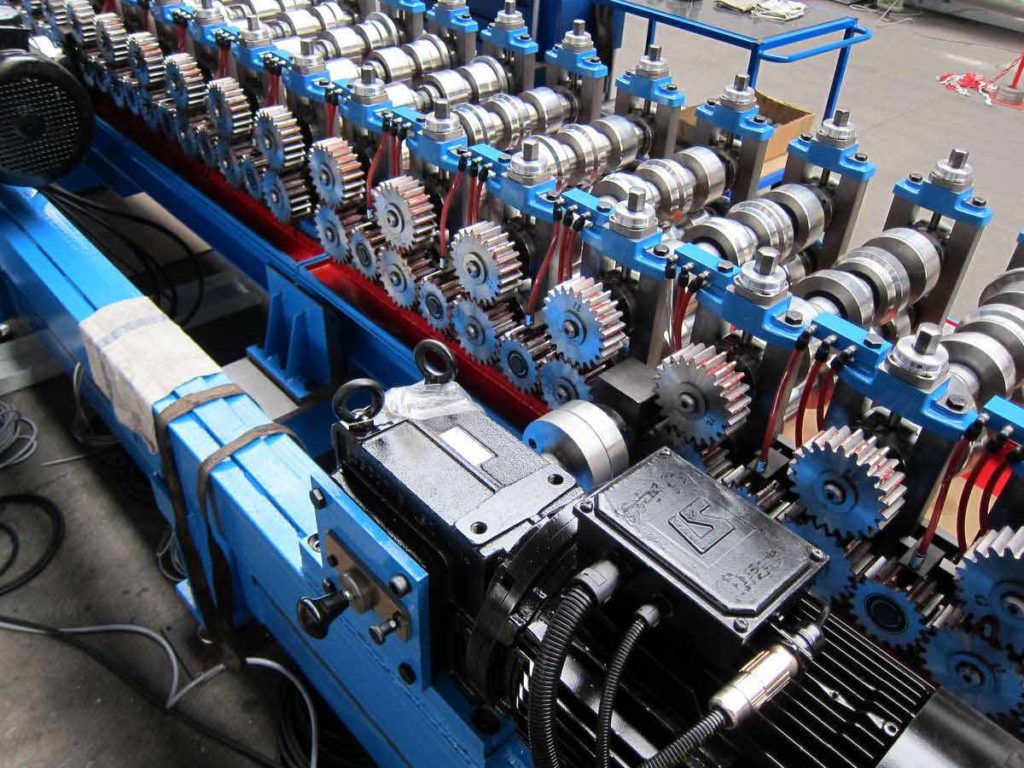

Profileuse à pignons U16 avec changement de cassettes rapide intégrant outil de profilage, de poinçonnage et de coupe embarqués
Profileuse à pignons U20 – 26 opérations avec arbres Ø100x1500mm intégrant poinçonnage et coupe
Profileuse à pignons U12 avec accouplement rapide à la machine et largeur variable par arbres téléscopiques

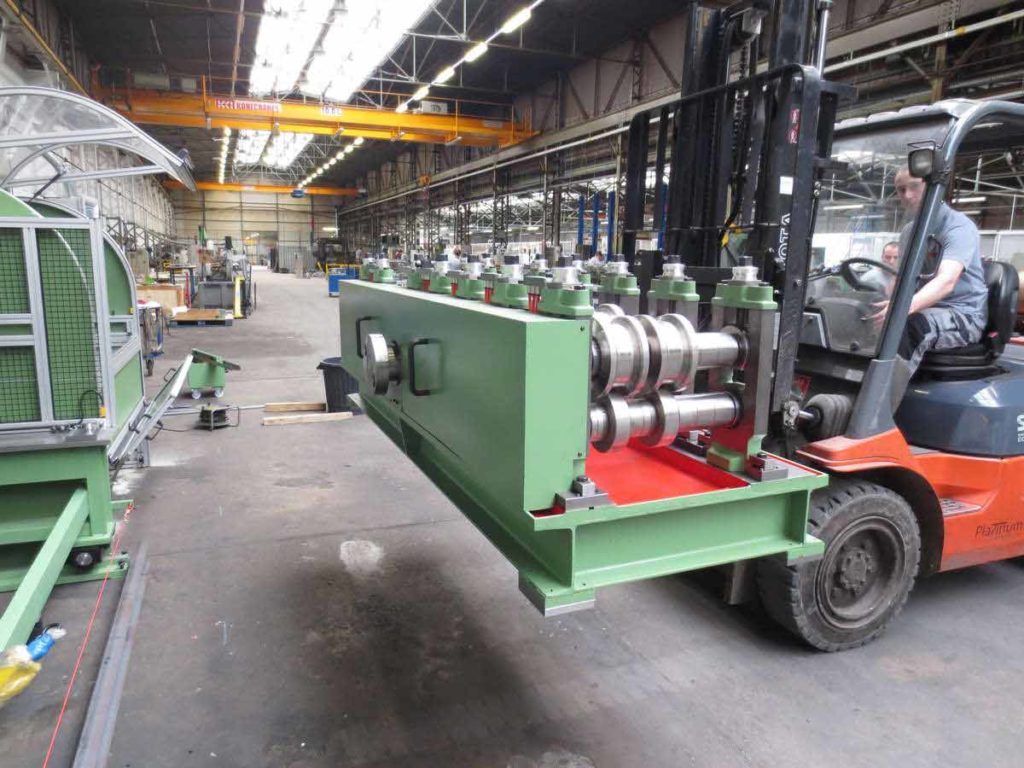

Profileuse à pignons avec accouplement rapide à la machine, manutention par chariot élévateur

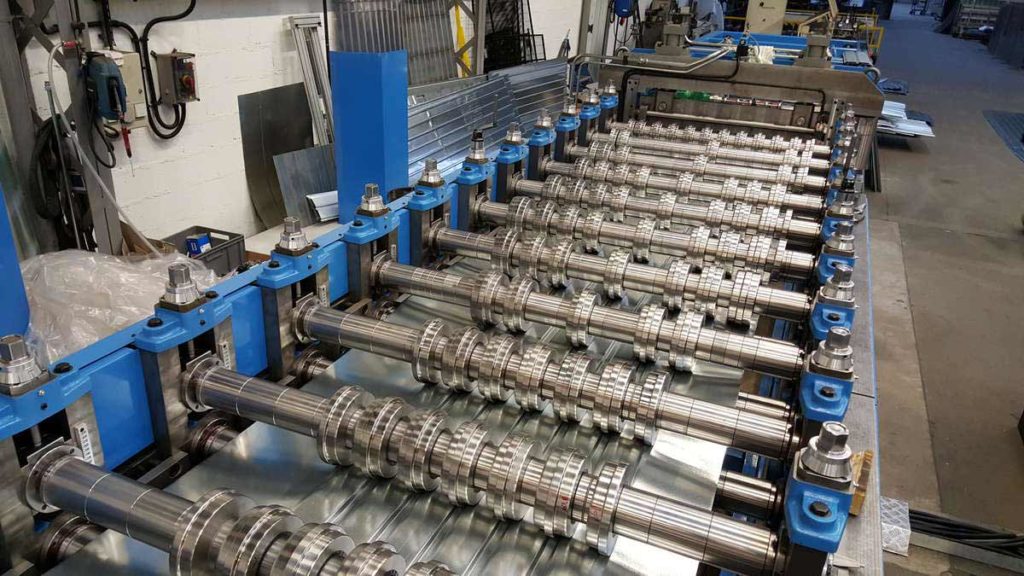

LES PROFILEUSES A LARGEUR VARIABLE

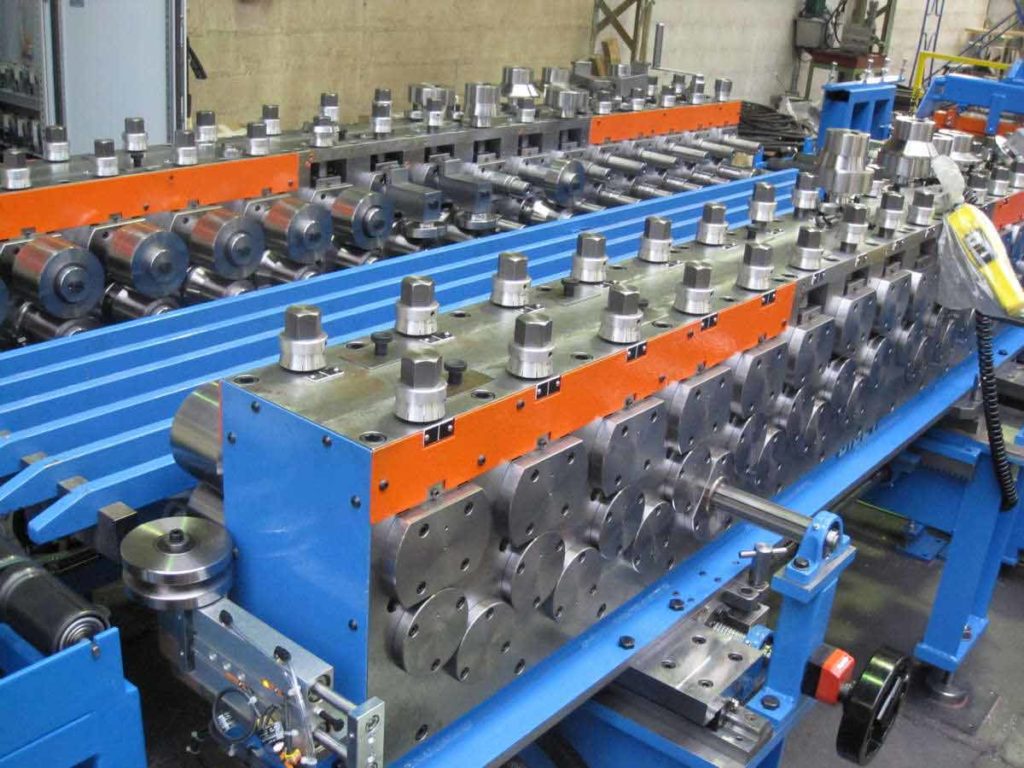

Les profileuses duplex sont constituées de 2 blocs de galets indépendants en porte-à-faux, réglables en largeur en quelques secondes manuellement ou par commande numérique. Adaptée pour la fabrication de panneaux et tablettes de différentes largeurs mais aussi pour des profils multi-format avec des largeurs, hauteurs et épaisseurs variables en enchainant plusieurs profileuses duplex chacune variable indépendamment.

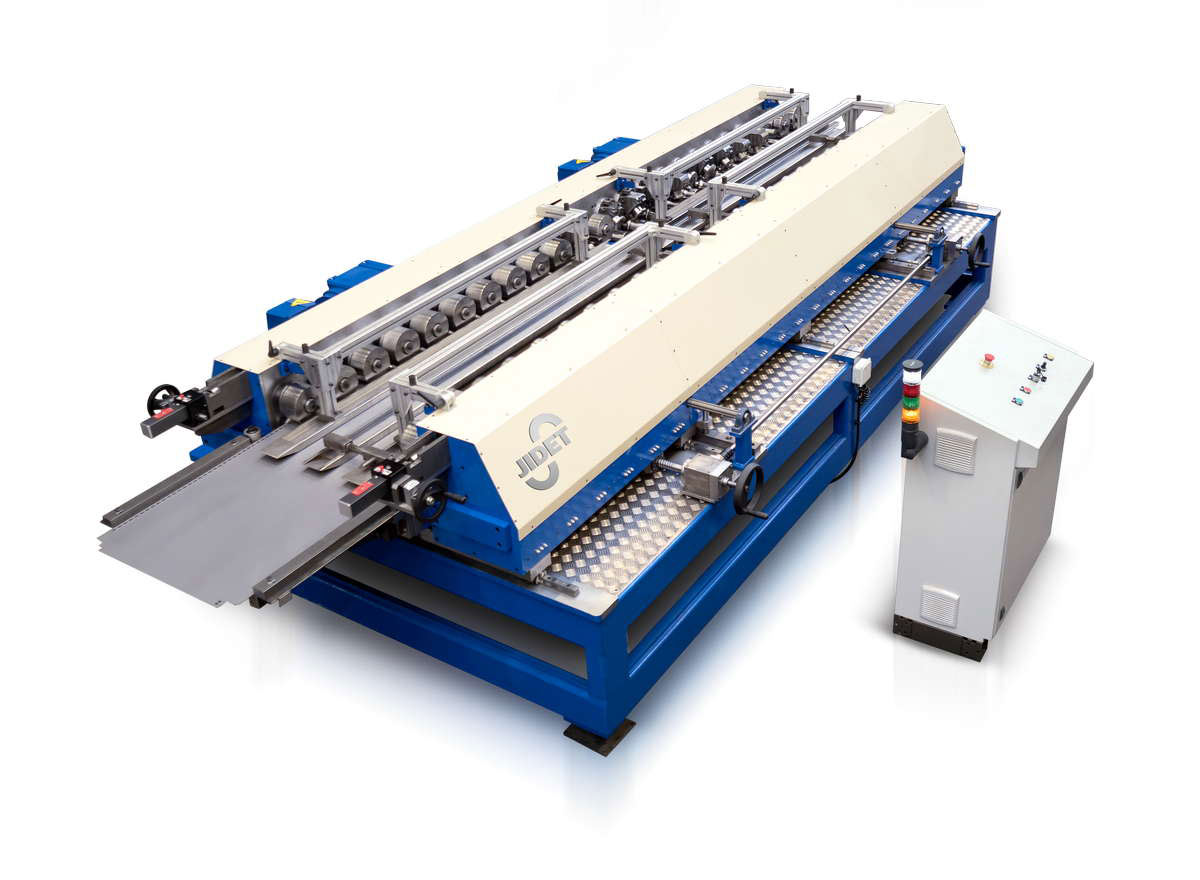

Profileuse type DUPLEX composée de 4 blocs à largeur variable indépendamment par commande numérique pour profils à sections et épaisseur variables
Profileuse type DUPLEX, arbres Ø35×110 pour tablettes de supermaché

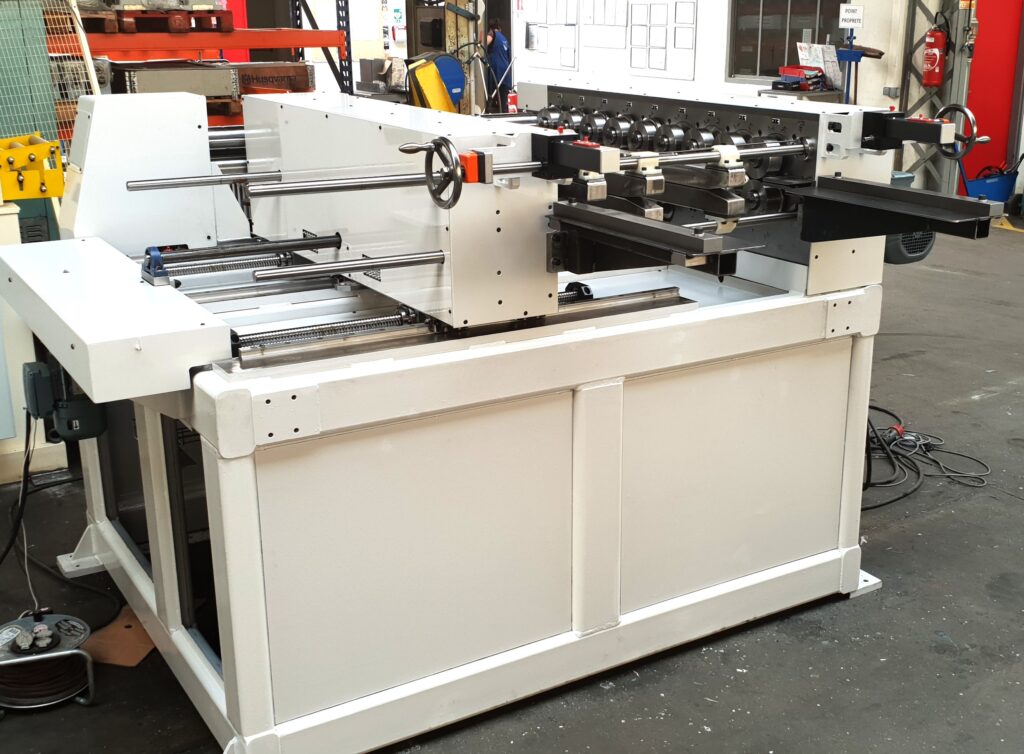

Profileuse PF (en porte à faux) avec changement rapide d’épaisseur matière

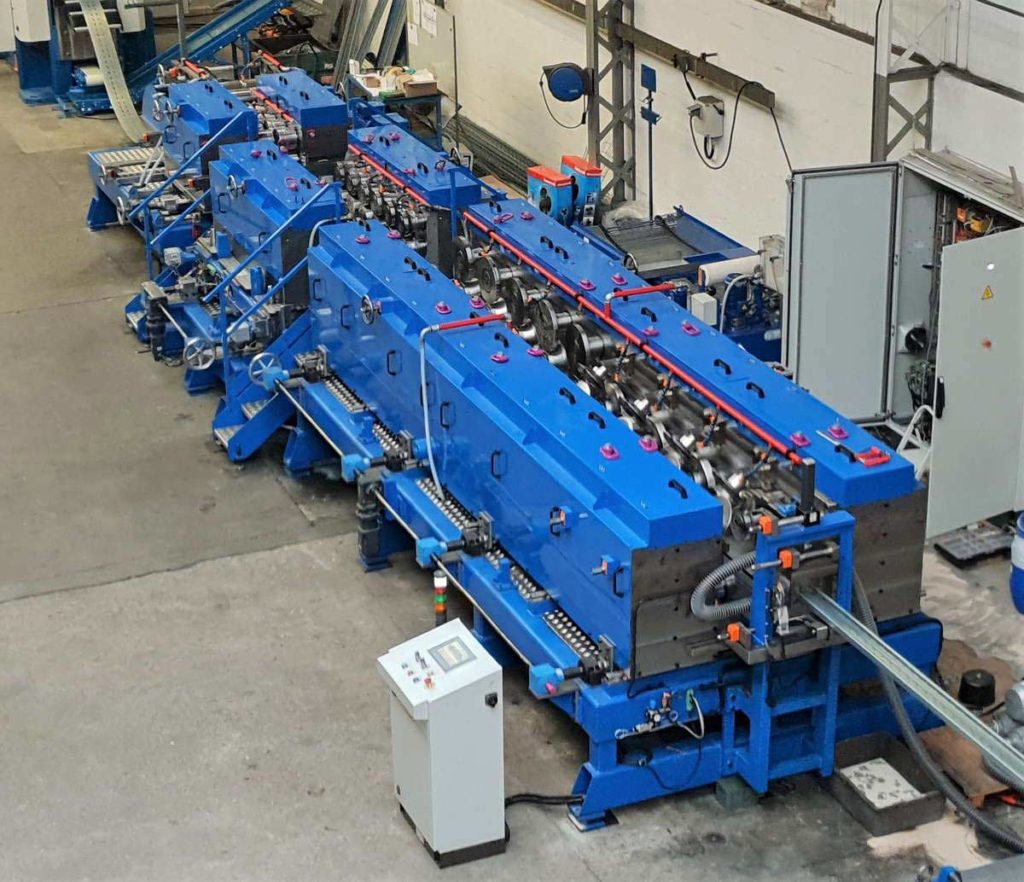

Profileuse en bande à bande, pour profils de petite hauteur à largeur variable et avec rouleaux de roulage en sortie pour cintrer les pièces
